Теплообменник Max Dapra D-KWT-AISI 105 пластиковый устанавливается для нагрева воды в бассейне и поддержания заданной температуры.
Теплоноситель – вода, разогреваемая в газовом котле или солнечных коллекторах. Она поступает в первичный контур теплообменника. Направляет ее циркуляционный насос. Вода из бассейна проходит сквозь теплообменник по вторичному контуру, забирая тепло со спирали первичного контура и нагреваясь. Если температура воды становится выше установленного значения на термостате, срабатывает автоматическая блокировка подачи воды в теплообменник.
Корпус нагревателя Max Dapra D-KWT-AISI 105 выполнен из термостойкого полимера (PP 30% FG). Он не подвержен химическим реагентам, добавляемым в воду бассейна. У спирали теплообменника увеличенная площадь теплоотдачи благодаря гофрированной форме. Она изготовлена из кислотостойкой нержавеющей стали AISI-316 (V4A). Подходит для любого типа инсталляций (котлы, тепловые насосы, солнечные панели и др.). Разборный корпус стянут боковыми крышками с болтами. Он просто раскручивается для чистки от отложений.
Теплообменник монтируется вертикально (вода должна течь снизу-вверх) или горизонтального. Монтаж при противоположном направление потока первичного и вторичного контуров. Работает при температурах теплоносителя от 50 ˚С .
ВНИМАНИЕ!
Устанавливается в систему циркуляции воды после песочного фильтра, ультрафиолетовой установки и установки озонирования воды если они есть и до системы автоматического дозирования химии. Если система хлорирования будет вмонтирована до теплообменника, химические вещества в сочетании с воздухом попадут в теплообменник. Это образует агрессивную среду в теплообменнике и выведет его из строя.
Параметры воды в бассейне:
• Содержание в воде свободного хлора не более 3 мг/л
• Содержание в воде хлоридов не более 150 мг/л
• Значение рН воды 7,2-7,6
• Щелочность воды 60-120 мг/л
• Кальциевая жесткость воды 200-1000 мг/л

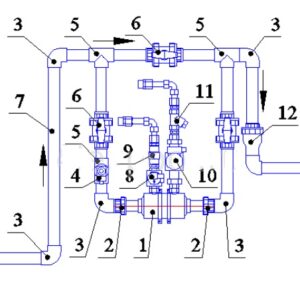

Обвязка телообменника в бассейн:
Где
1 – Теплообменник max dapra
2 – Муфта разъемная Ø 63 с вставкой из нерж. стали 2″
3 – Угол 90гр. Ø 63
4 – Термостат
5 – Тройник 90 гр. Ø 63
6 – Кран шаровой разъемный д.63
7 – Труба Ø 63
8 – Клапан электромагнитный
9 – Клапан обратный
10 – Циркуляционный насос
11 – Фильтр сетчатый
12 – Клапан обратный Ø 63

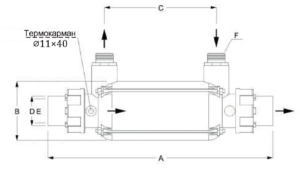

Габаритные и присоединительные размеры теплообменника D-KWT-AISI 85:
А – 1015 мм.
В – Ø 110 мм
С – 805 мм
D – Ø 63 мм
E – 50
F – 1 ʺ НР
